Dachbegrünungssystem Verkehrsdach Schotterrasen
Verkehrsdächer Schotterrasen sind für Personen, PKW und LKW nutzbare Grünflächen auf Dächern. Die Aufbauten sind auf die geplante Nutzungskategorie und die Dachkonstruktion/Dämmung abzustimmen.
Verifizierte Umweltproduktdeklaration (EPD)
Transparente Umweltdaten für nachhaltige Bauprojekte.
Für das Optigrün Verkehrsdach steht eine unabhängig verifizierte Umweltproduktdeklaration (EPD) nach ISO 14025 und EN 15804+A2 zur Verfügung. Sie dokumentiert die Umweltwirkungen des bilanzierten Systemaufbaus über die erfassten Lebenszyklusphasen und liefert belastbare Daten für Gebäudeökobilanzen. Damit unterstützen wir Sie bei Nachhaltigkeitszertifizierungen wie DGNB, LEED und BREEAM sowie bei der Planung förderfähiger Bauvorhaben, beispielsweise im Rahmen der KfW-Programme Klimafreundlicher Neubau (KFN) und Klimafreundlicher Neubau im Niedrigpreissegment (KNN). Sie planen ein zertifiziertes oder gefördertes Bauvorhaben? Optigrün unterstützt Sie bei der Auswahl des geeigneten Gründachsystems und stellt Ihnen die zugehörigen Umweltdaten für Ihre Planung und Nachweisführung bereit.
NEPD-12387-12387-2

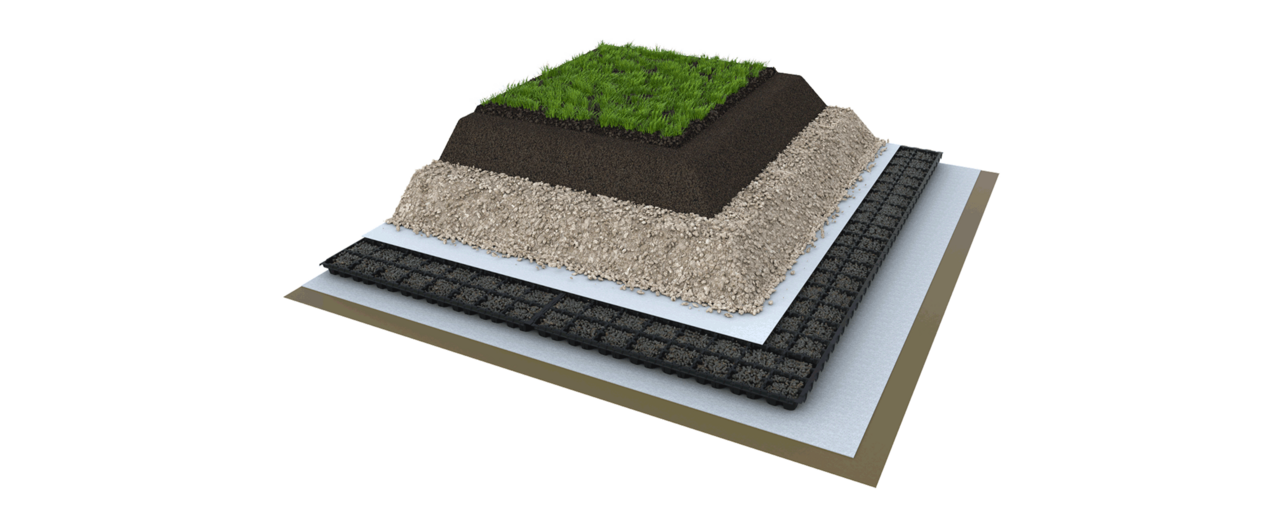

Systemaufbau Verkehrsdach Schotterrasen
Hinweis: Klicken Sie auf die markierten Punkte, um weitere Informationen zu erhalten!
Rasen
Schotterrasen-Deckschicht SRD (optional)
- speziell abgestimmte Deckschicht
- Schichtdicke 2-3 cm
Schotterrasensubstrat SR
- speziell abgestimmte Vegetationstragschicht
- Schichtdicke min. 15 cm
Tragschicht
- Schotter 0/32 bzw. 0/45
- Schichtdicke ab 15 cm
Filtervlies FIL 300
- verhindert das Einschlämmen von Feinteilen in die Dränschicht
- gute Wasserdurchlässigkeit
- hohe Reißfestigkeit
- sehr hohe Georobustheitsklasse GRK 5
- mehr erfahren: Filtervlies FIL 300
Bautenschutz und Dränelement FKD 60BU
- 6 cm
- druckstabil und von LKW befahrbar
- Vermeidung von Staunässe
- leichter Aufbau
- hohe Dränleistung
- Verfüllung mit Perl 8/16
- mehr erfahren: Bautenschutz und Dränelement FKD 60BU
- mehr erfahren: Dränage-Schüttstoff Perl 8/16
Schutz-, Trenn- und Gleitlage SGL 500 und PE-Trenn- und Gleitfolie TGF 0,2
- Gleitschicht
- Reibwert nach DIN 53375 mit PE-Folie geprüft
- mehr erfahren: Schutz-, Trenn- und Gleitlage SGL 500
- mehr erfahren: PE-Trenn- und Gleitfolie TGF 0,2
Technische Daten
| Gewicht | ab 400 kg/m² bzw. 4,0 kN/m² |
| Systemhöhe | ab 370 mm |
| Dachneigung | 1-5° |
| Nutzungskategorie* | 1-3 (max. 20 t Fahrzeuggewicht) |
* Bei Nutzungskategorie 2 (ohne LKW) entfällt die Mineraltragschicht.
