Dachbegrünungssystem Verkehrsdach ohne Gefälle
Verkehrsflächen auf Flachdächern ohne Dachgefälle der Abdichtungsebene erfordern angepasste Bauweisen. Stehendes Wasser auf der Abdichtung muss durch geeignete Dränagen von der Trag- und Bettungsschicht entkoppelt werden.
Verifizierte Umweltproduktdeklaration (EPD)
Transparente Umweltdaten für nachhaltige Bauprojekte.
Für das Optigrün Verkehrsdach steht eine unabhängig verifizierte Umweltproduktdeklaration (EPD) nach ISO 14025 und EN 15804+A2 zur Verfügung. Sie dokumentiert die Umweltwirkungen des bilanzierten Systemaufbaus über die erfassten Lebenszyklusphasen und liefert belastbare Daten für Gebäudeökobilanzen. Damit unterstützen wir Sie bei Nachhaltigkeitszertifizierungen wie DGNB, LEED und BREEAM sowie bei der Planung förderfähiger Bauvorhaben, beispielsweise im Rahmen der KfW-Programme Klimafreundlicher Neubau (KFN) und Klimafreundlicher Neubau im Niedrigpreissegment (KNN). Sie planen ein zertifiziertes oder gefördertes Bauvorhaben? Optigrün unterstützt Sie bei der Auswahl des geeigneten Gründachsystems und stellt Ihnen die zugehörigen Umweltdaten für Ihre Planung und Nachweisführung bereit.
NEPD-12387-12387-2

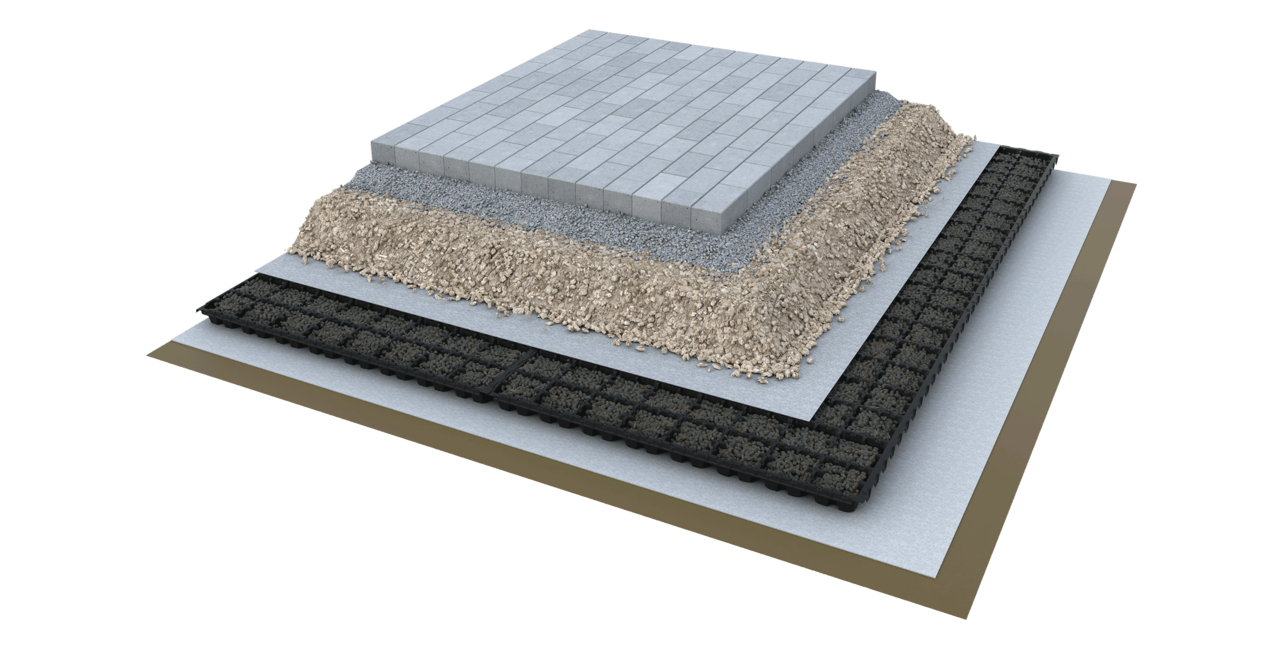

Systemaufbau Verkehrsdach ohne Gefälle
Hinweis: Klicken Sie auf die markierten Punkte, um weitere Informationen zu erhalten!
Deckschicht
- Pflasterbelag 6–12 cm hoch, entsprechend der Nutzungskategorie
- oberer Abschluss (z.B. Verbundpflaster, Platten, Beton)
Geeignetes Bettungsmaterial
- z.B. 3-5 cm Splitt 0/5
- Unterlage für Beläge (Deckschicht)
- Ausgleich von Einbau- und Maßtoleranzen
Tragschicht
- Schotter 0/32 oder 0/45
- bei Schichtdicke unter 12 cm: Schotter 0/22 verwenden
- erforderliche Stärke der Tragschicht nach Nutzungskategorie
Filtervlies FIL 300
- verhindert das Einschlämmen von Feinteilen in die Dränschicht
- gute Wasserdurchlässigkeit
- hohe Reißfestigkeit
- sehr hohe Georobustheitsklasse GRK 5
- mehr erfahren: Filtervlies FIL 300
Bautenschutz und Dränelement FKD 60BU
- 6 cm hoch
- druckstabil
- Vermeidung von Staunässe
- leichter Aufbau
- hohe Dränleistung
- Verfüllung mit Perl 8/16
- mehr erfahren: Bautenschutz und Dränelement FKD 60BU
Schutz-, Trenn- und Gleitlage SGL 500 und PE-Trenn- und Gleitfolie TGF 0,2
- Gleitschicht
- Reibwert nach DIN 53375 mit PE-Folie geprüft
- mehr erfahren: Schutz-, Trenn- und Gleitlage SGL 500
- mehr erfahren: PE-Trenn- und Gleitfolie TGF 0,2
Technische Daten
| Gewicht | ab 500 kg/m² bzw. 5,0 kN/m² |
| Systemhöhe* | ab 260 mm |
| Dachneigung | 0-5° |
| Nutzungskategorie | 1-3 |
* Für Nutzungskategorie 1 Sonderbauweisen mit verringerter Aufbauhöhe und verringertem Gewicht möglich.
